組合式鋁合金防水閘門

D&Z 提供擋水閘門、防洪閘門、鋁合金組裝式防水閘門，
本產品通過財團法人成大水利海洋研究發展文教基金會測試，
耐高壓、輕巧易搬運、使用時安裝簡易並有高密度的防水功能。

成大水利海洋研究發展文教基金會

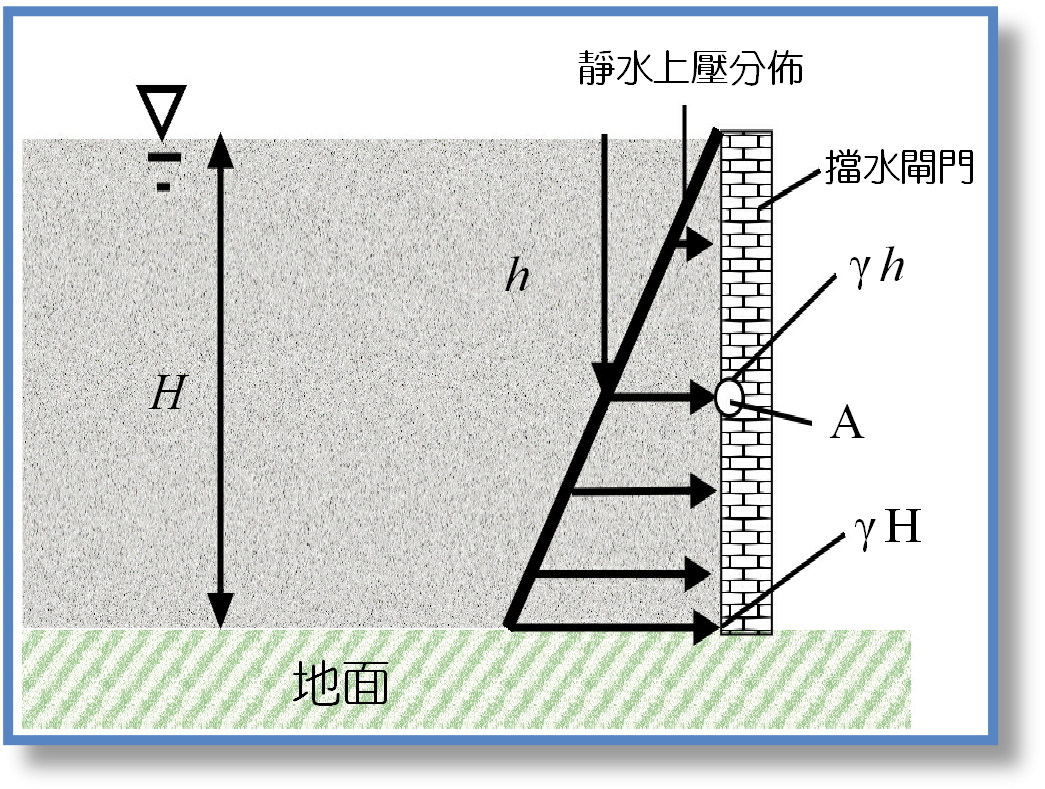

試驗水槽蓄水後其靜水壓分布如圖1

所示，設蓄水水深為H，由水面往下

任一深度(A點)為h，則任一水深處所

承受的水壓力為γh，γ為單位體積之

水重量，即每立方公尺有一噸水重或

1000(kgw/m2)。

因此，本試驗分成插板式防水閘門最高水深為1.53公尺及扇形雙開式

閘門最高水深1.9公尺的條件下，其底部所承受的水壓為

插板式防水閘門：=γH=1000X1.53=1530(kgw/m2)=1.53(ton/m2)

扇形雙開式閘門： =γH=1000X1.9=1900(kgw/m2)=1.9(ton/m2)

整體擋水閘門(寬度為B)所承受水的總作用力 F=(γH氫)/2為

插板式防水閘門：F=(1000x1.536)/2=14045.4(kgw)≒(ton)

扇形雙開式閘門：F=(1000x1.9l6)/2=21660(kgw)≒(ton)

B(m): 擋水閘門寬度
F(kgw)：水壓作用於擋水閘門上的總作用力
h(m)：由水面往下任一地點之深度
H(m)：蓄水水深
Ph(kgw/m2)：擋水閘門底部所受到之靜水壓力
γkgw/m2：單位體積之水重量

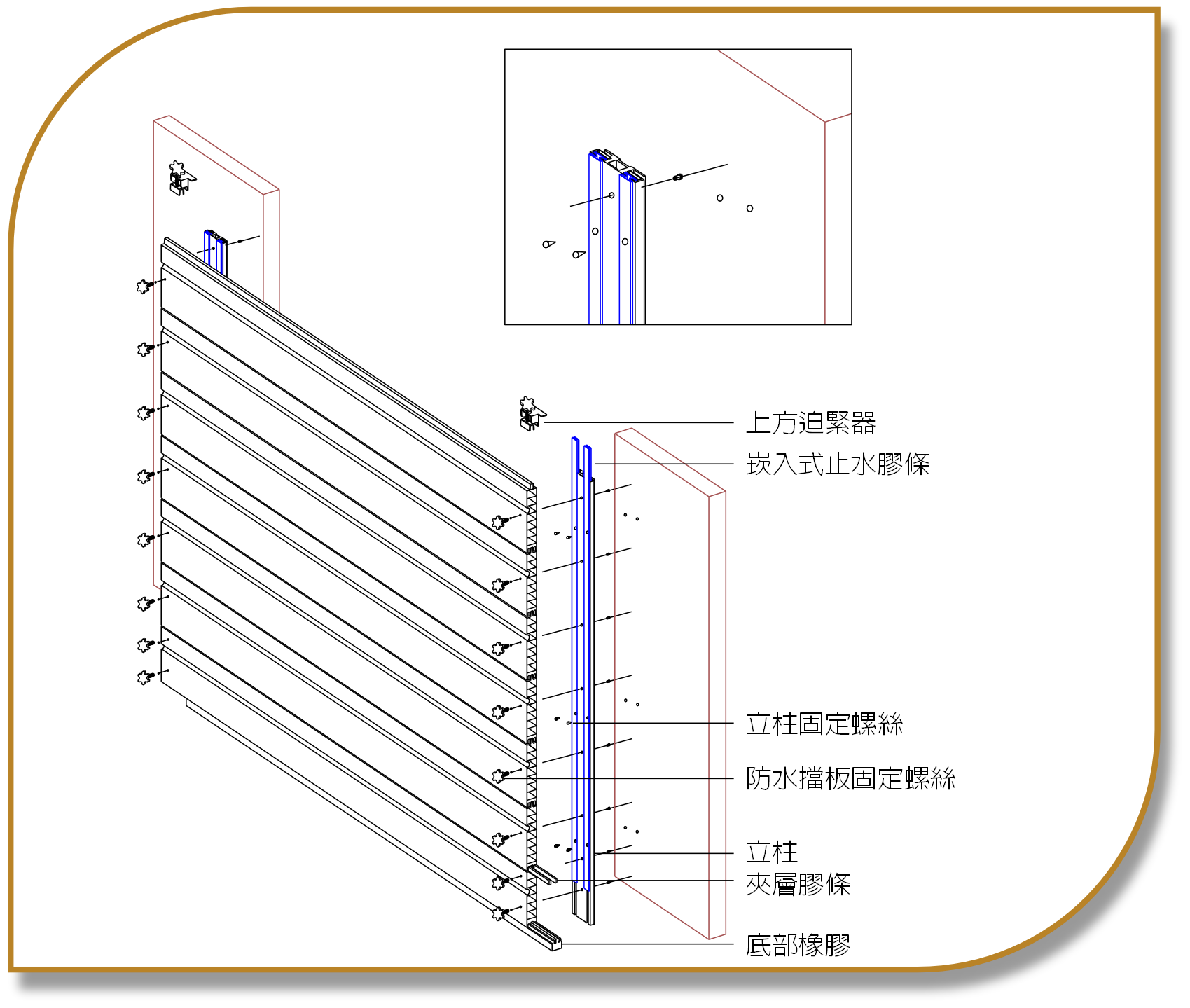

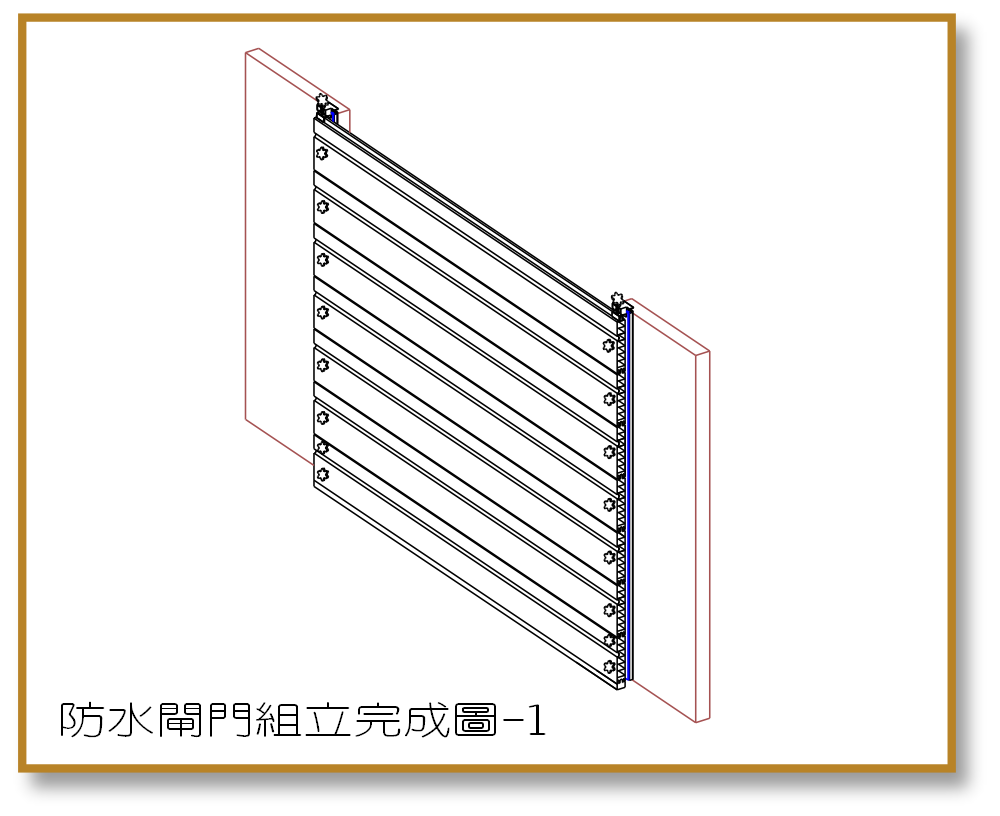

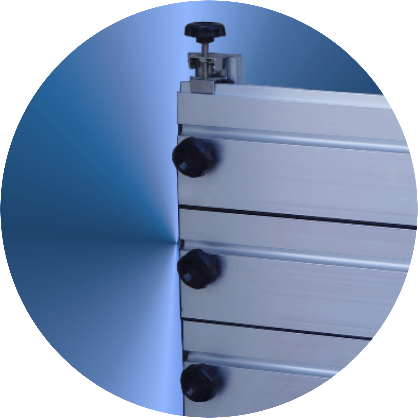

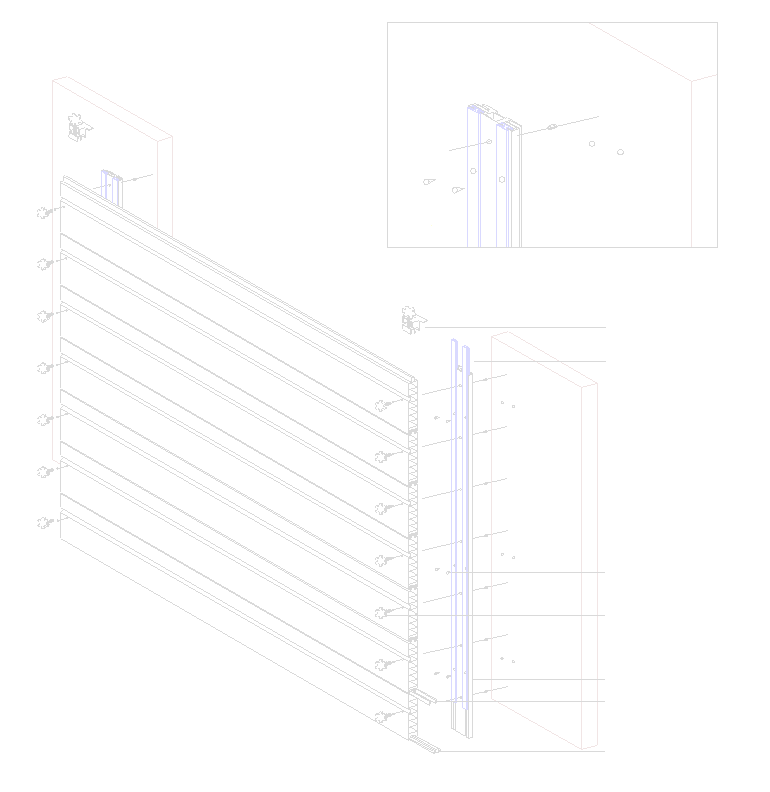

防水閘門組裝圖

Water retaining board Assembly map

崁入式止水膠條

底部橡膠

夾層膠條

底層鋁合金擋板剖面圖

試驗力學分析

Mechanical analysis test

鋁合金擋板剖面圖

Aluminum baffle Cross section

閘門型式	測試水深 (cm)	測試時間 (時)	最大變形量 (cm)	漏水等級 (0~3)
鋁合金插板式	153	2	0.8	零級
不鏽鋼扇形雙開式	190	2	0.4	零級

閘門型式	水深 (cm)	閘門底部承受水壓 (kgw/m2)	全部閘門所承受的壓力 (ton)
插板式防水閘門	1.5.3	1.53	14
扇形雙開式閘門	1.9	1.9	22

零級：無滲漏或滲漏水量不會流動到地板上。
壹級：滲漏水量會流到地板，造成地板濕滑，但不會淹水。
貳級：一日滲漏水量產生2cm以下(含)淹水。
參級：一日滲漏水量產生2cm以上淹水。

組裝完成案例

Assemble the case

抗水壓及水密測試

Watertight and pressure resistant test

測試方法	由委託測試單位自行安裝防水閘門後，以固定124cm/hr上昇速率注水，各於水深153cm或190cm處測量閘門漏水量及閘板變形量。
測試條件	蓄水槽(迎面寬、縱深、高)各為(600、45、200)cm。閘板材料：插板式為鋁合金:扇形雙開式為不鏽鋼。插板式單片閘板為長寬厚各為600、18.1、3.5cm。扇形雙開式閘門為兩片對開閘門，單片閘門長寬厚為300、190、5.5cm。
組裝方式	插板式防水閘門，先將9片閘板(單片長600m)總高度為153cm，安裝於兩側側柱，再於閘門外側加上四支三角形斜支撐桿使成五等份，寬度為120cm，增加閘門抗壓強度‘扇形雙開式閘門，為將閘門固定於兩側柱子，可以自由開起，關閉後再加以扣緊，可以達到密封效果，中間加上一支三角形斜支撐桿。
註：以上製品依據委託單位所提供試體及相關材料加以測試記錄
